無刷交流伺服電機、堅固耐用的齒輪、高分辨率編碼器和精密加工零件和先進元件，
ABL系列電批結合我們當前的TN501控制器，可以滿足任何自動化應用所需的各種功能要求。

TN501控制器搭配ABL系列電批，用戶只需要設定一個扭矩值，就能實現可靠的螺絲擰

緊，能夠自適應不同特性的工件材料，達成完美的實際應用解決方案。

ABL系列電批的主要特征如下：

• 搭配TN501控制器，可以滿足螺絲擰緊/松動自動化的所有需求。

• 僅通過設定目標扭矩，就能確?？煽糠€(wěn)定的螺絲擰緊。

• 自動補償電批的輸出扭矩，確保扭矩輸出精度。

• 無刷交流伺服電機與堅固的齒輪及高精度零件，實現穩定的輸出扭矩精度和長壽命。

• 分為直軸型和偏軸型。

• 批頭可快速更換。

• 通過批頭導向機構可以保證批頭的同心度。

• 可選用批頭緩沖機構。

• 可選用防靜電批頭接地機構。

• 偏軸型電批可選用螺絲高度檢測傳感器。

• 根據螺絲樣品和圖紙?jiān)O(shè)計和定制批頭和套筒。

• 可根據客戶需求快速定制，如多軸布局的窄間距螺絲鎖緊。

ABL系列電批結構：

ABL系列電批分兩種類型，分別是直軸型和偏軸型，也可以根據客戶需求定制。

直軸型

• 批頭緩沖可選。


• 批頭接地結構可選。


偏軸型

• 標配采用批頭緩沖結構。

• 螺絲檢測高度傳感器可選。

• 批頭接地結構可選。


• 根據項目要求定制設計小齒輪箱等。


• 適用于多軸應用等要求。

最大輸出扭矩為10 kgf.cm以內的電批都采用?4 半月型批頭夾頭，
而大于10 kgf.cm以上的電批，則采用強度更大的1/4英寸六角型批頭夾頭配置。

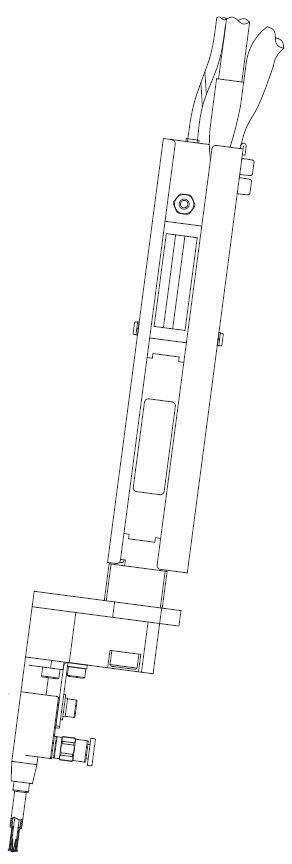

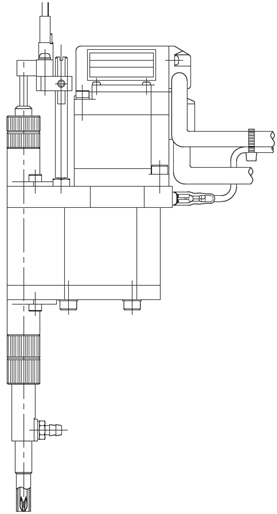

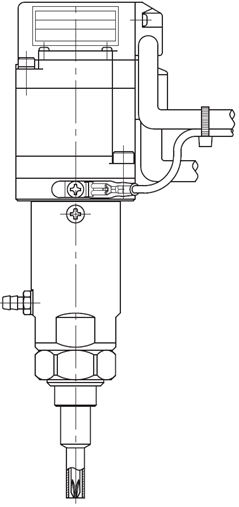

           直軸型                                                                         偏軸型

標準型號名稱列表

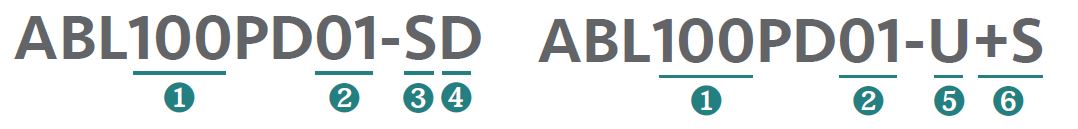

下面是直軸型和偏軸型電批的型號名稱結構。

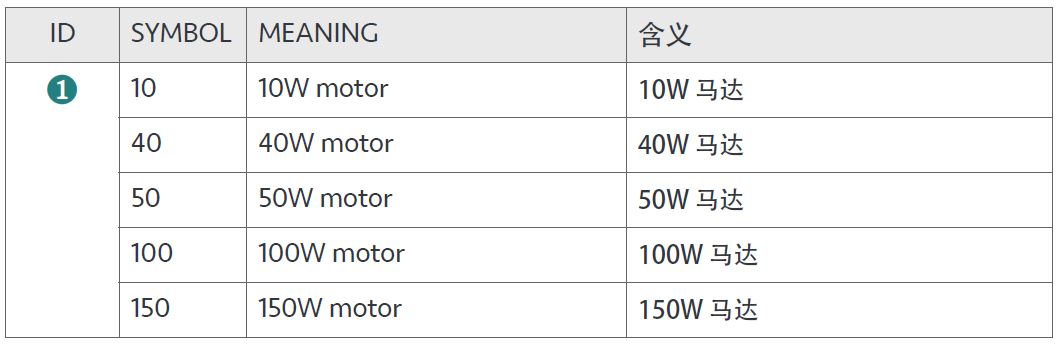

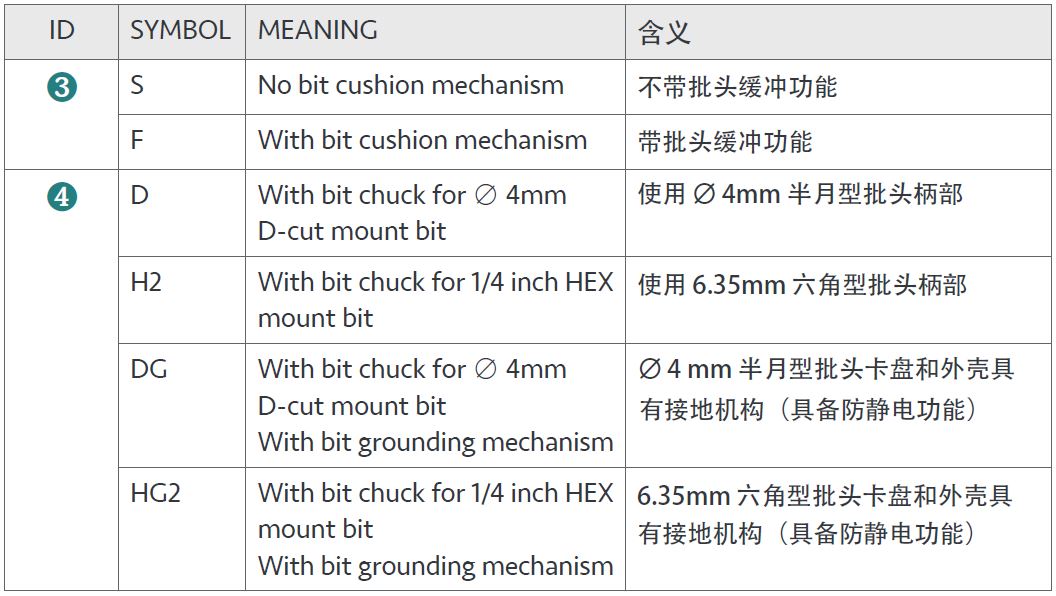

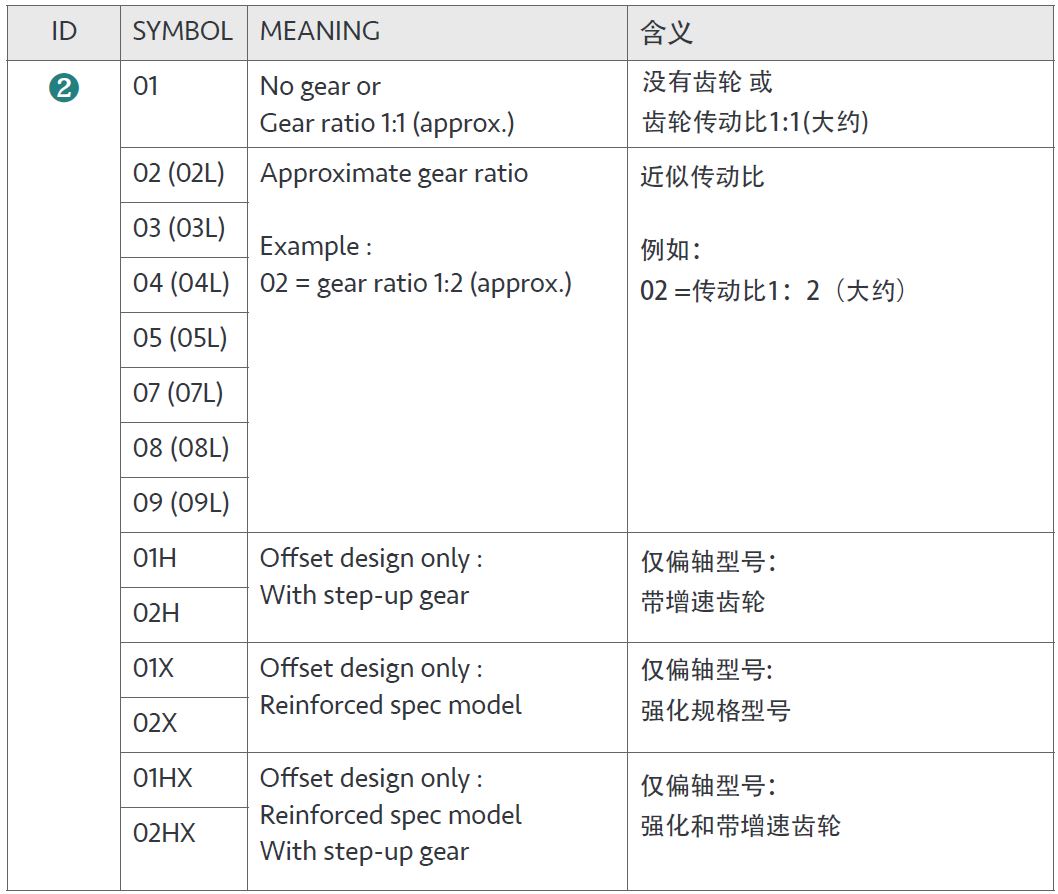

請參見下面的表，以說明在模型名稱中使用的每個符號的含義。

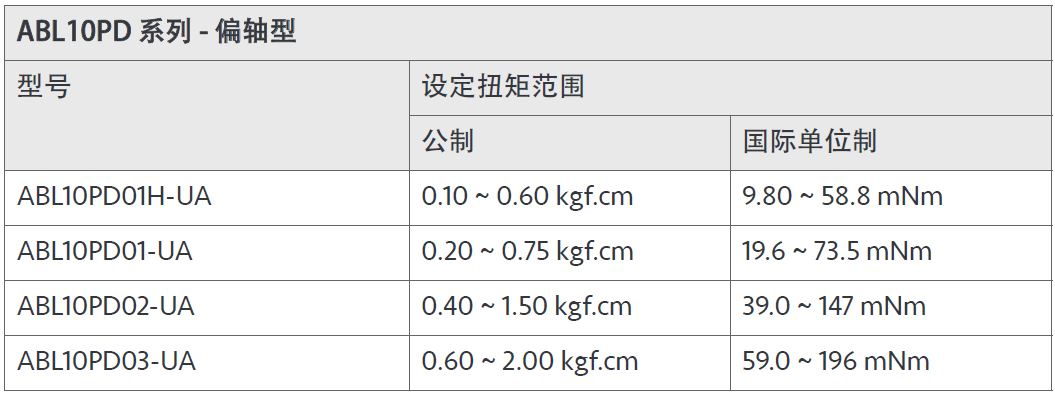

標準型號一覽 - 10W 馬達系列

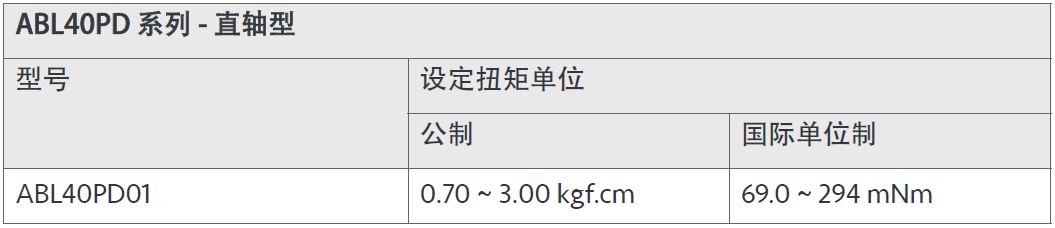

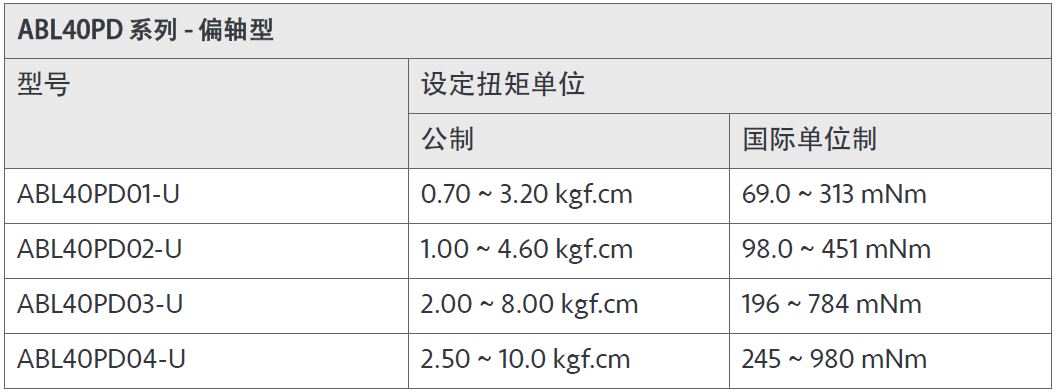

標準型號一覽 - 40W 馬達系列

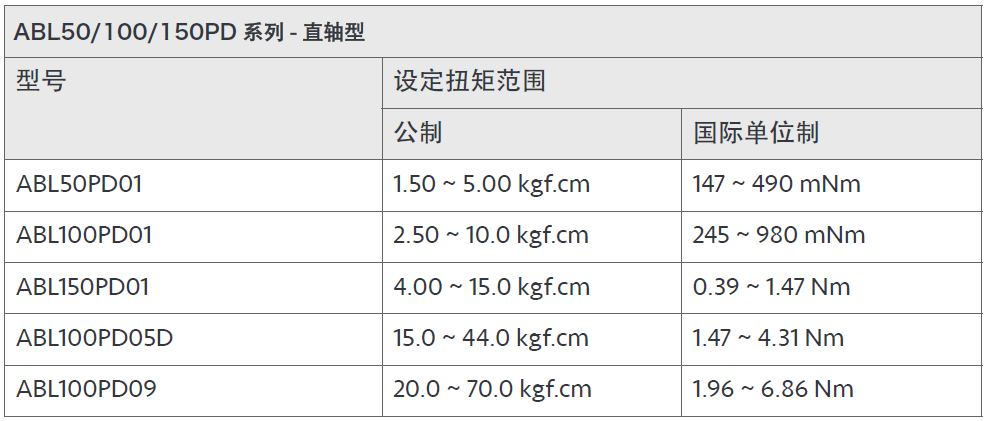

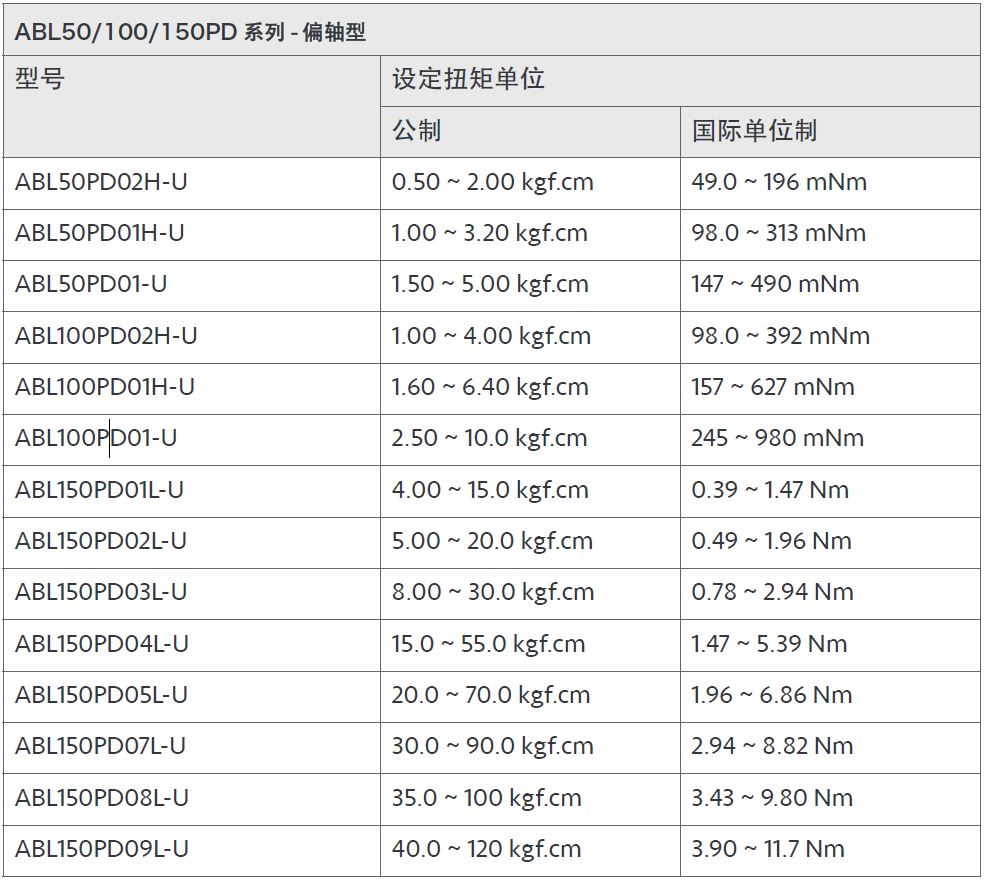

標準型號一覽 - 50/100/150W 馬達系列

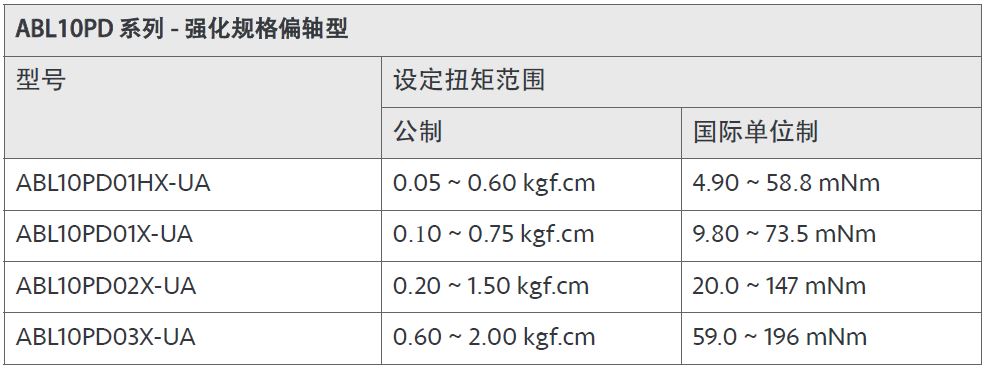

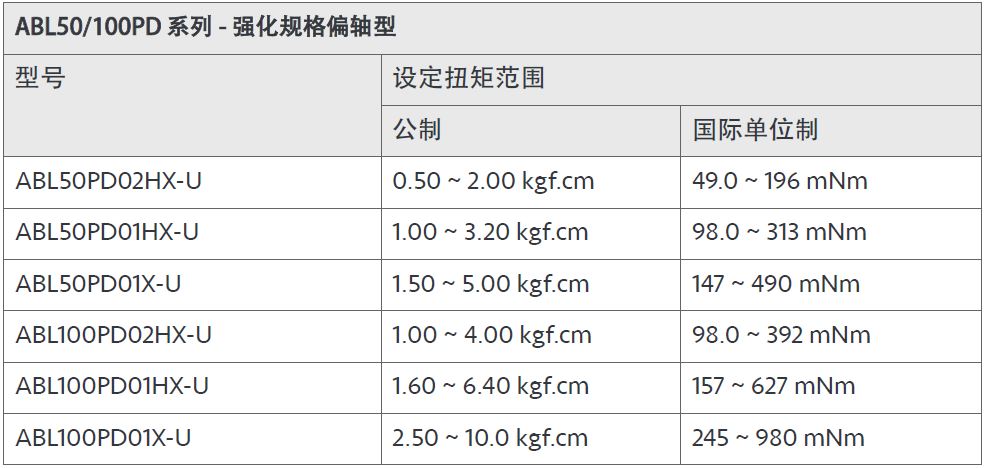

強化規格偏軸型一覽

批頭安裝尺寸

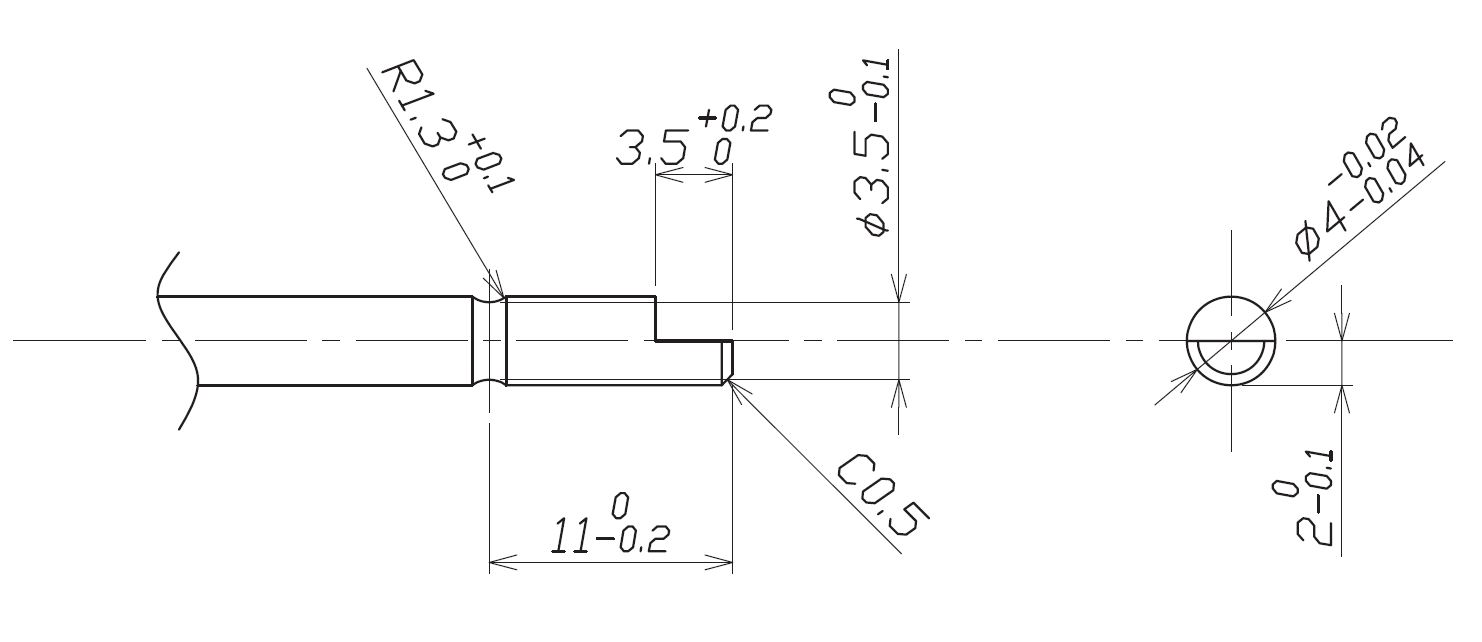

?4mm 半月型批頭

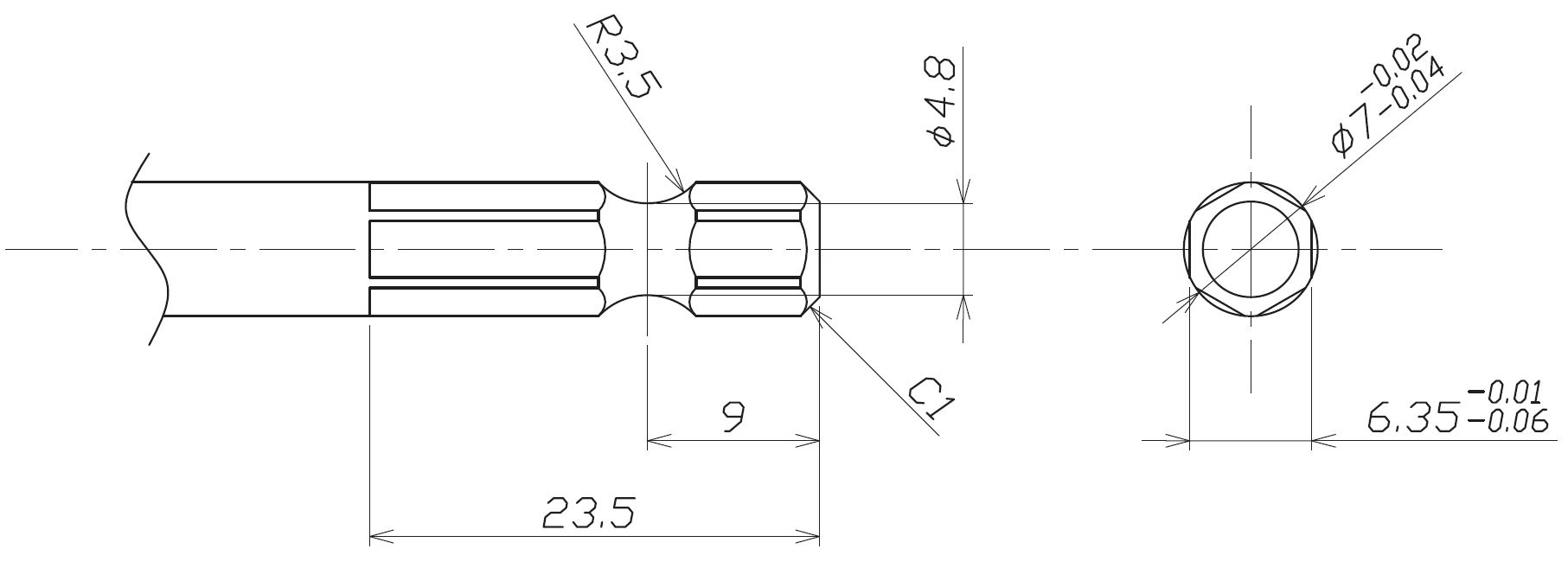

6.35mm 六角型批頭
