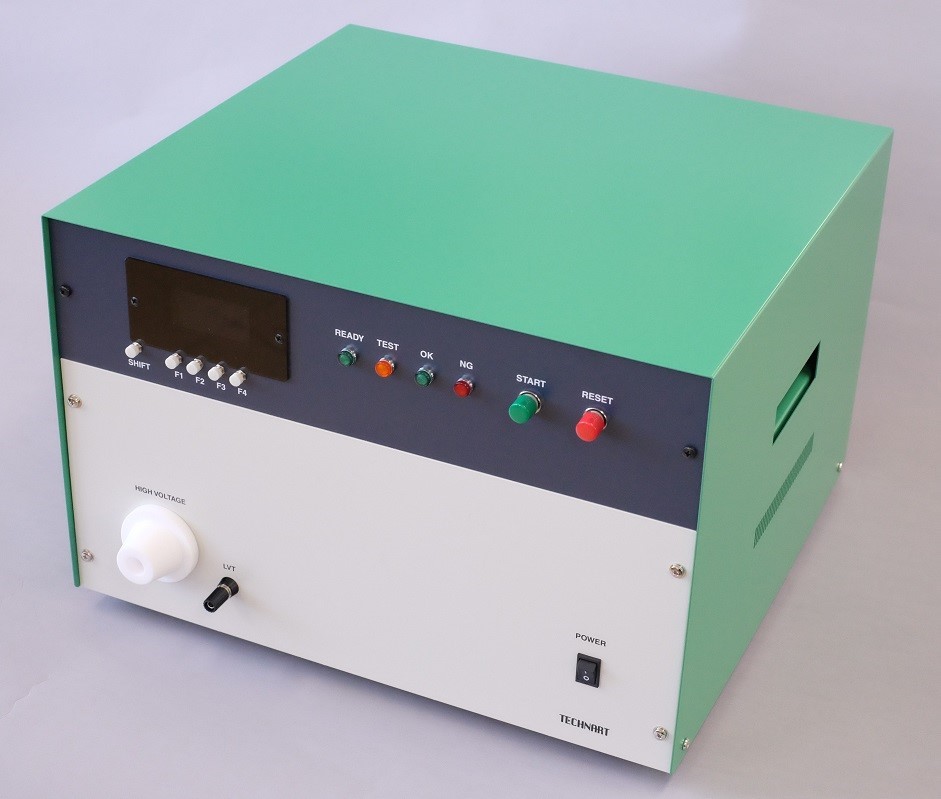

日本太科Technart鋰電池絕緣脈沖測試儀

—用于鋰離子電池隔膜絕緣能力檢測—

概述

IMP系列絕緣脈沖測試儀通過微脈沖加壓方式，可容易檢出傳統耐壓測試儀難以檢出的因隔膜針孔、隔膜裂紋、金屬屑、粉塵等因素造成的鋰離子電池隔膜絕緣能力下降。具有測試時間短、對電池無損傷、可靠而且準確等特點。

特征

1）通過提供脈沖高壓進行絕緣檢測
2）超短時間的測量和判斷
3）儀器前面板調整測試電壓和測試時間
4）可存儲8組測試參數
5）顯示每次測試結果的數據和圖形
6）測試數據可以通過RS-232/LAN口下載到PC
7）本儀器獨特的微功率 脈沖檢測技術，保證對被測物損傷很小。

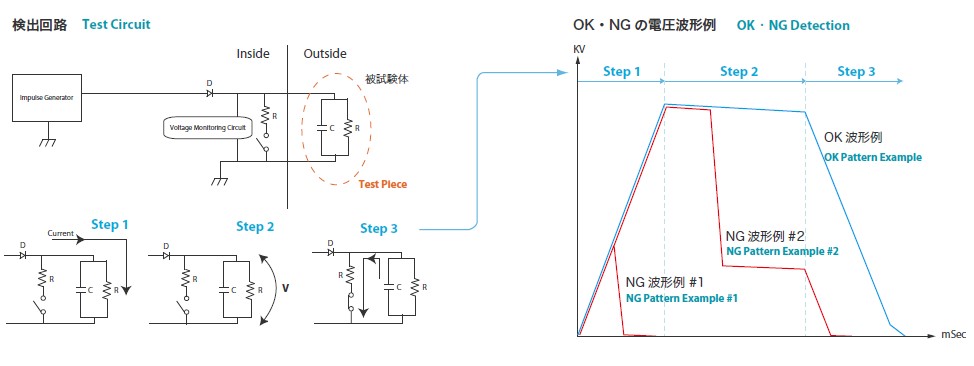

檢測方法

1）加注電解液之前提供脈沖電壓給鋰電池
2）在檢測時間內監控充電及保持階段的電壓變化
3）放電

測試波形示例

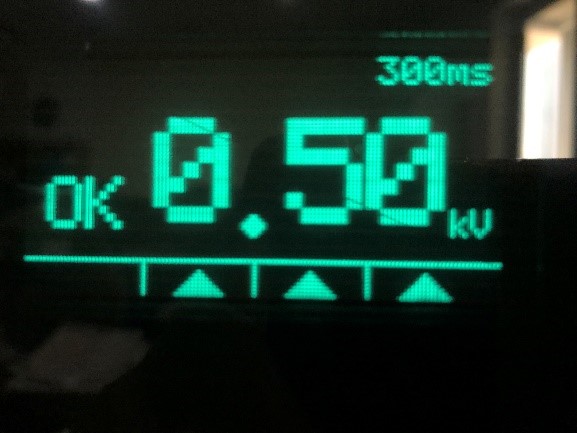

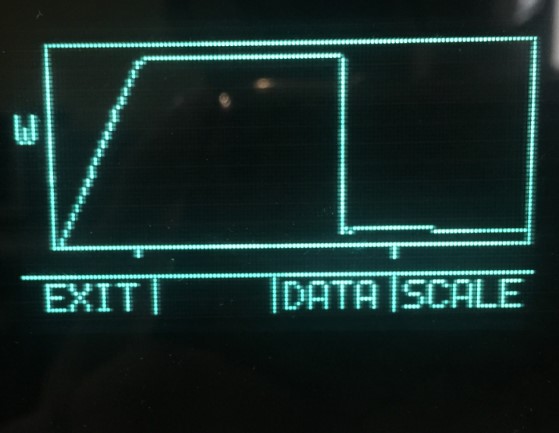

                                  OK結果示例                                                                                  OK波形示例

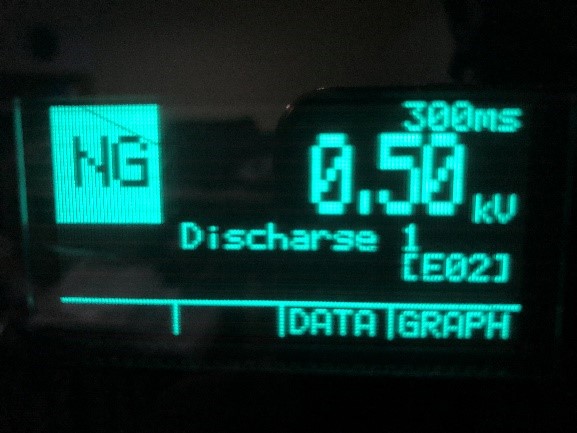

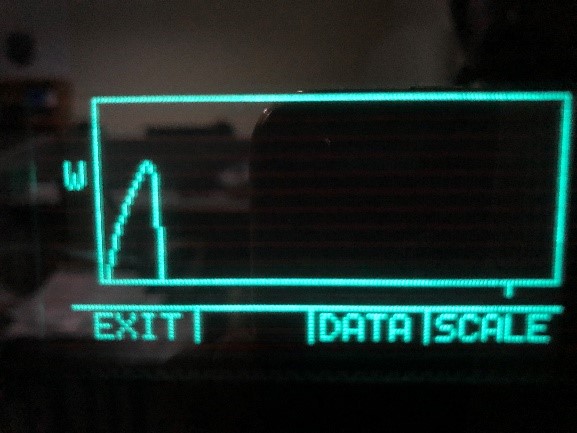

                                   嚴重短路結果示例                                                                                    嚴重短路波形示例

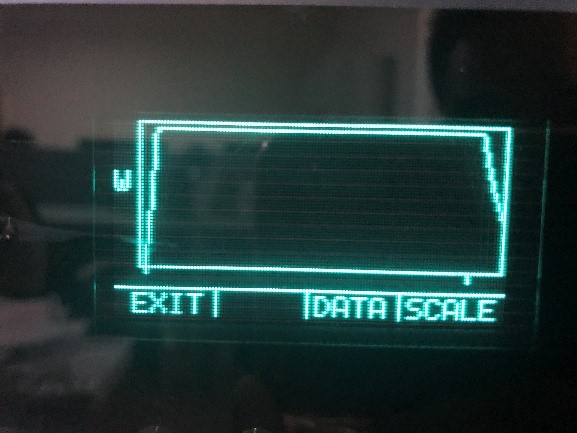

                                    嚴重短路結果示例                                                                                  嚴重短路波形示例

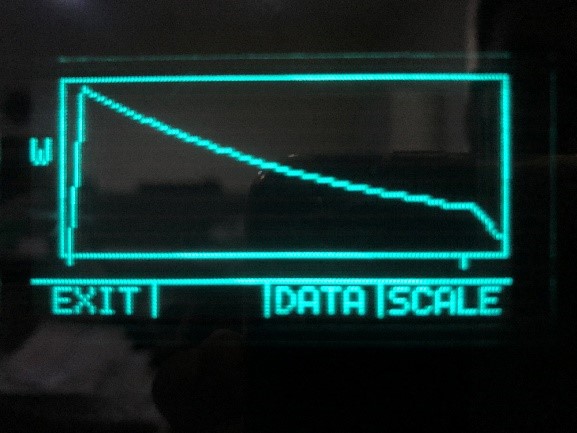

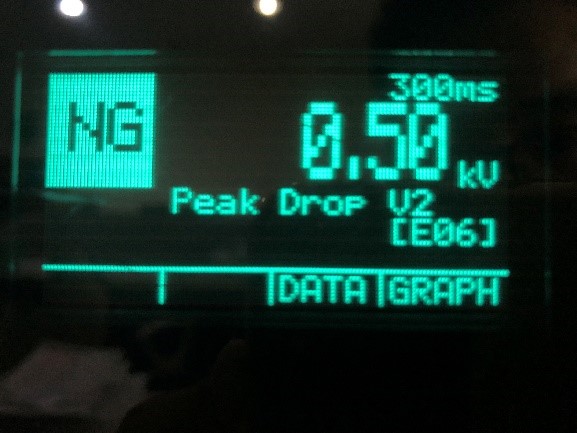

                                        微短路結果示例                                                                                    微短路波形示例

IMP測試儀型號及規格

1）IMP系列測試儀測試容量可以覆蓋市場上所有型號鋰離子電池。
2）單臺測試儀可完成單個電池的正負極之間、正負極和殼體（鋁塑膜）三次測試。
3）DT-100測試儀專門針對注液之后軟包電池負極和AL塑膜之間PP層破損測試。
