日本太科Technart鋰電池絕緣脈沖測試儀
—用于注液后軟包鋰離子電池PP層絕緣能力檢測—
概述
DT-100絕緣脈沖測試儀通過微脈沖加壓方式，可容易檢出傳統耐壓測試儀難以檢出的注液后軟包鋰離子電池PP層破損缺陷，有效的杜絕腐蝕發生。具有測試時間短、對電池發生很小的化學變化、可靠性高等特點。
特征
1）通過提供脈沖高壓進行絕緣檢測
2）超短時間的測量和判斷
3）儀器前面板調整測試電壓和測試時間
4）可存儲16組測試參數
5）顯示每次測試結果的數據和圖形
6）測試數據和波形可以通過RS-232下載到PC
7）本儀器獨特的微功率 脈沖檢測技術，保證對被測物損傷很小。

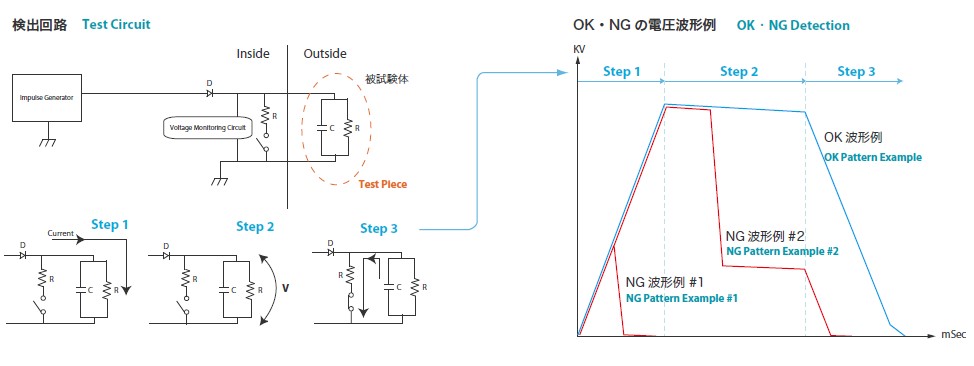

檢測方法
1）加注電解液之前提供脈沖電壓給鋰電池
2）在檢測時間內監控充電及保持階段的電壓變化
3）放電
測試波形示例

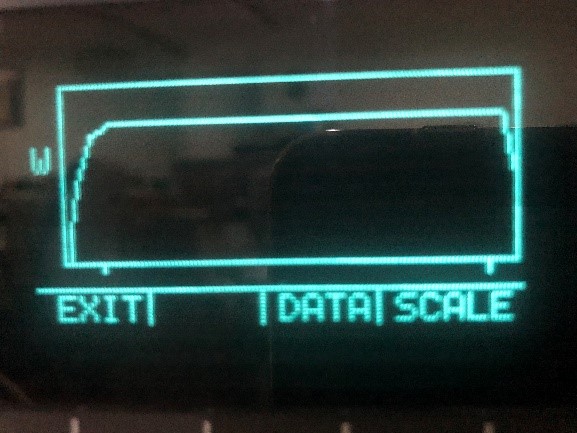

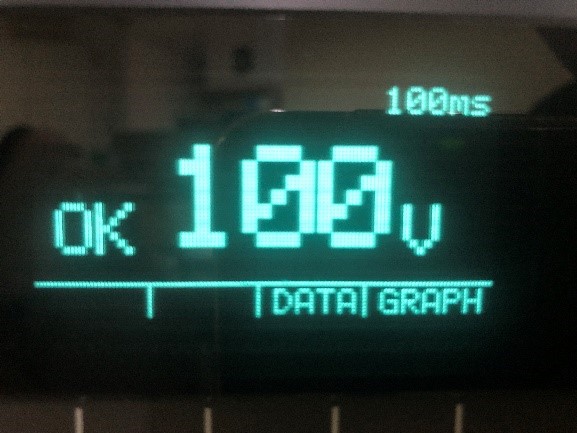

OK結果示例 OK波形示例

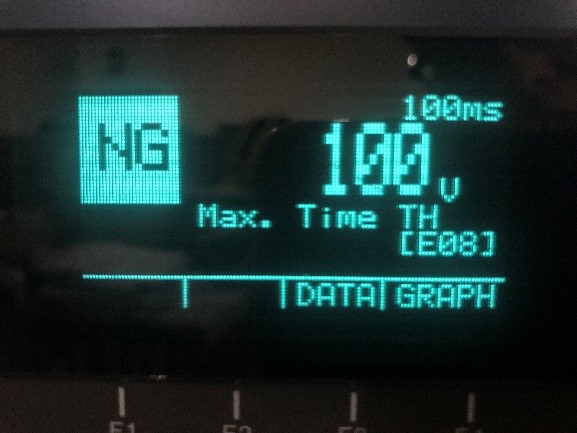

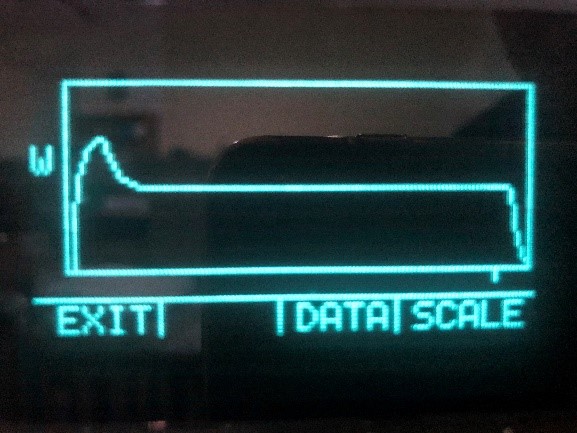

短路結果示例 短路波形示例

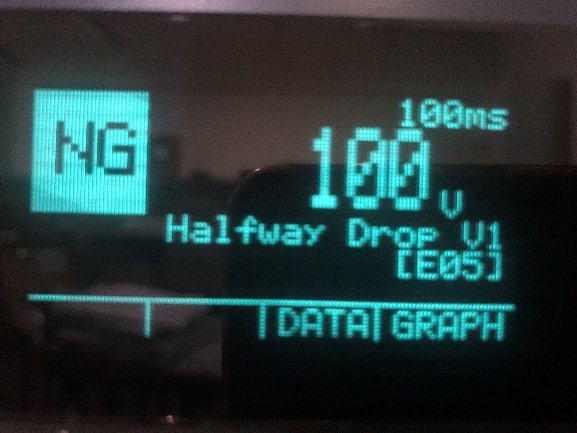

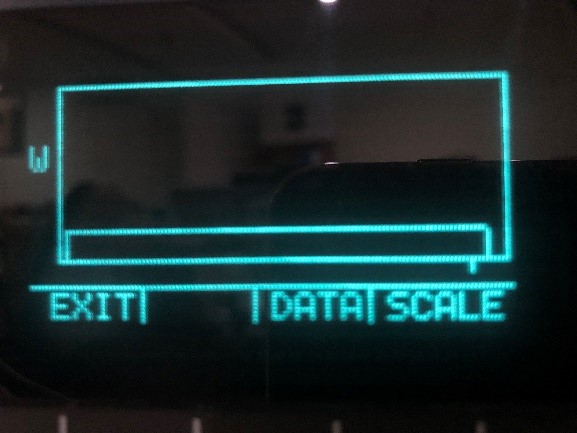

短路結果示例 短路波形示例
測試儀型號及規格
DT-100測試儀專門針對注液之后軟包電池負極和AL塑膜之間PP層破損測試。
| 型號 | DT100 |
| 測試電壓 | 5V ~ 100V（每次可調5V） |
| 測試時間 | 20ms ~ 200ms（每次可調1ms） |
| 放電時間 | 160ms(最大時間) |
| 可測容量 | 5 ~ 50nF |
| 通用規格 | |
| 規格 | 摘要 |
| 預置存儲 | 預置存儲 #1~ #16 組不同的測試參數 |
| OK判斷 | 測試期間，沒有NG顯示/信號 |
| OK顯示 | 1) OK 燈（綠色）點亮 2) OK 信號輸出：集電極開路輸出（O.C） |
| NG判斷 | 通過NG監控參數設定 |
| NG顯示 | 1）NG燈（紅色）點亮 2）NG信號輸出：集電極開路輸出（O.C） |
| OPEN判斷 | 在被測物或探針沒有被連接好的情況下： |
| 測試結果數據輸出 | 通過RS-232C以CSV格式的ASCII字符輸出 |
| 電源指示 | 前面板顯示屏打開 |
| 外部控制 | 開始/復位 外部控制 |
| 輸出信號 | NG / OK / OPEN / READY 輸出信號 |
| 額定電源 | AC220±10% 50/60HZ |
| 能耗 | 100VA以下 |
| 保險管 | 玻璃保險管250V T2AL |
| 安裝使用環境 | 只能室內使用 周圍溫度：0~40℃ 周圍濕度：20~80%RH（無結露） 使用高度：海拔2500m以下 儲存溫度：-20~40℃ 過壓能力：最大瞬時電壓 2500V 安裝環境：污染等級2 |
| 尺寸&重量 | 主機：300(W)*150(H)*300(D)mm 外部：300(W)*150(H)*350(D)mm 重量：約8kg |
| 標準配件 | 電源線 ×1 HS-10A 測試探針 ×1 IMP-RS-20 RS-232C屏蔽線(2M) ×1 操作手冊（電子檔） ×1 “高壓危險”標簽 ×1 |
| 保修期 | 交貨后12個月 |
